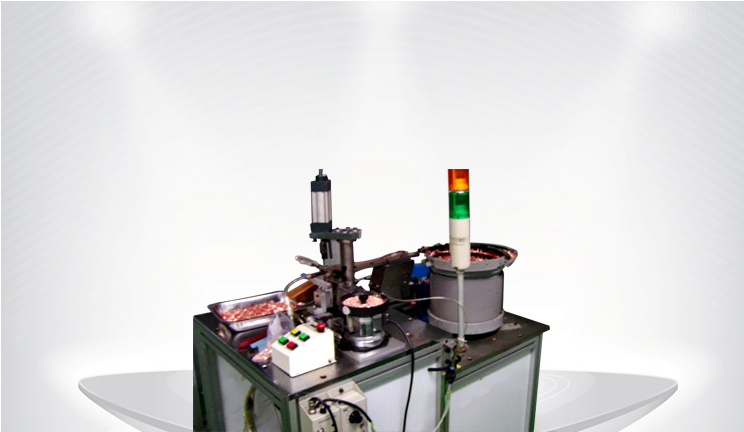

触点自动铆压机 TMAKMY-008X

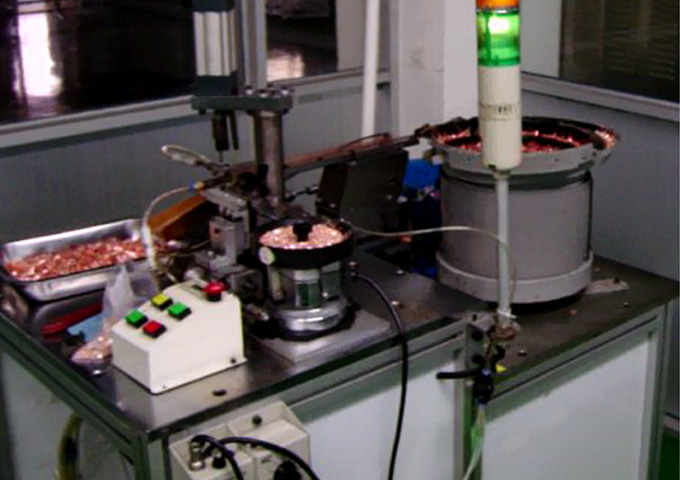

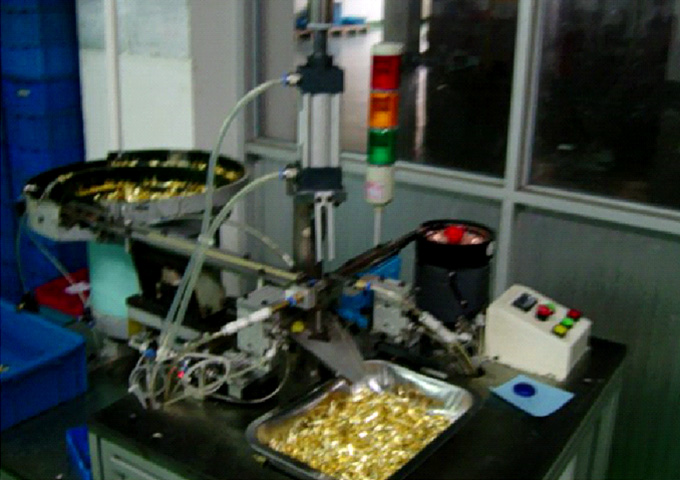

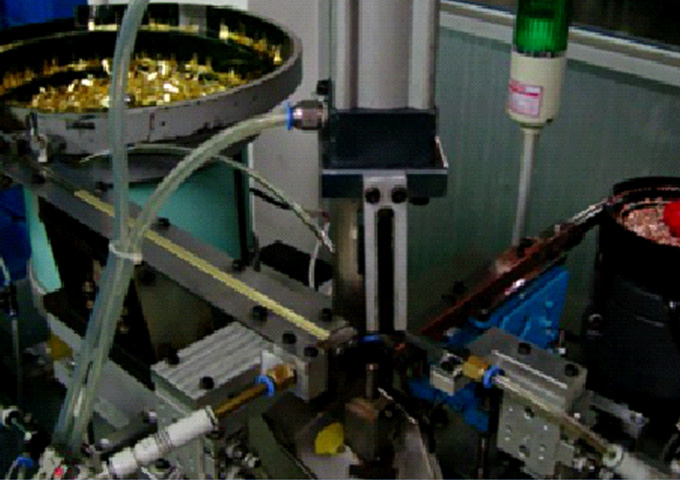

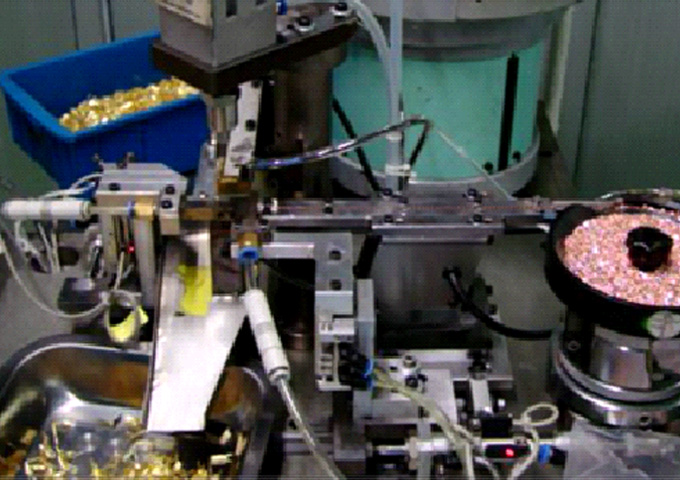

细节图片 Product details

产品简介 Product introduction

TMAKMY-008X 型触点自动铆压机主要应用于铜片状类零件的自动铆压，该设备配合振动盘上料可实现送料、铆压、输出等全自动操作功能，机型结构合理，运行稳定，超高效率，是取代铜片手工铆压的较佳选择！

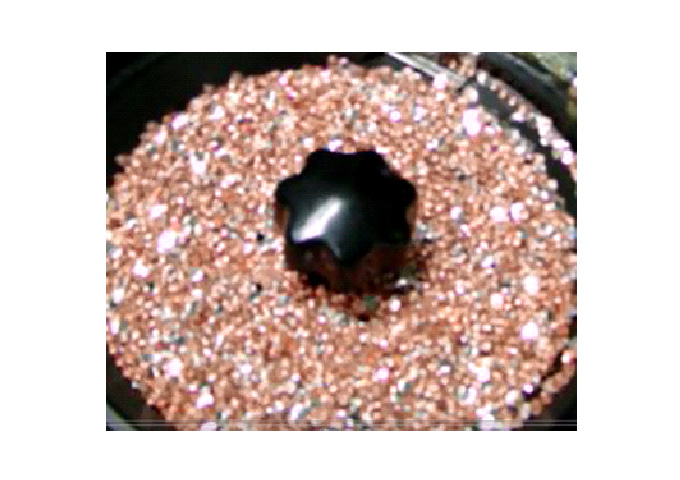

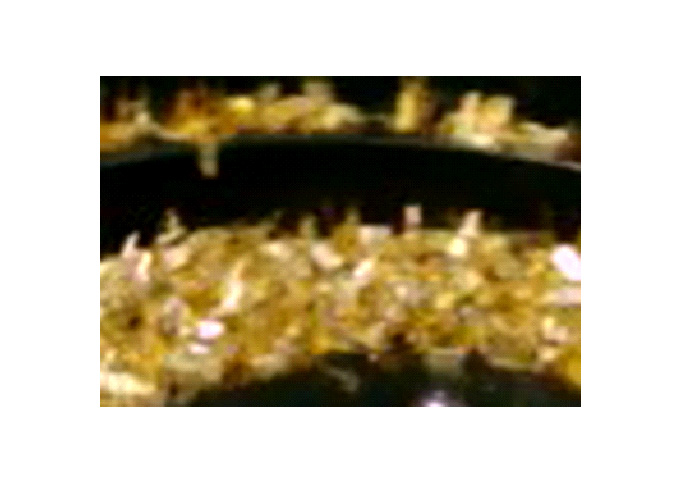

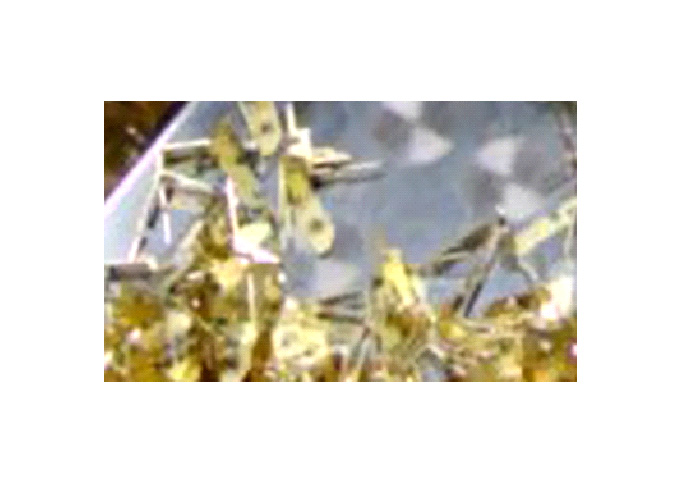

适用产品 Suitable product

检测项目 Project image

主要功能 Main function

1. 振动盘自动认面供给触点，盘内带PU涂层，盘径小于200MM,上料平稳噪音小；
2. 触点自动送出，自动停断振动盘上料，工件自动套入银点，银点自动铆压成型；
3. 人工仅需快速正确放好铜片到压铆工装，设备即可自动感应并完成压铆工作；
4. 气源处理带调压阀，同时配备低压报警开关，压力数值可设定；
5. 配备气液转换增压缸，下压机构到位行程可调；
6. 工作效率高，减少人工疲劳强度。
7. 控制箱带产量计数, 故障报警信息等功能.适合对单一尺寸的触点的铆压，不同铜片工件可通过更换工装实现触点的压铆；

标准配置 Standard parameter

气动元件: 台湾品牌AirTAC、JULY、日本品牌SMC
PLC控制器: 日本品牌OMRON.
电气控制元件: 日本品牌OMRON、德国品牌TE
振动盘: 国产优质.
设备颜色：可按客户标准颜色.不要求的按公司标准。

技术参数 Technical parameters

加工范围：同一种尺寸的触点，尺寸接近的不同铜片；
生产节拍： 1.8～2.3秒/件（不含人工上料时间）
系统电源： 220 V/ 50Hz
系统气压： >0.30 Mpa
设备重量（参考）：50Kg
外形尺寸（参考）：500mm X 400mm X 800mm

品质保障 Quality assurance

说明：工件范围、检测项目及其它配置均可根据客户实际需要选配。
