TMPICK-2060B 型内圈综合检测仪主要用于圆锥轴承(车削件)的综合检测,可单机生产也可线上(磨床后)连接,设备精度高,效率快,是圆锥轴承生产中品质量控制的较佳帮手!

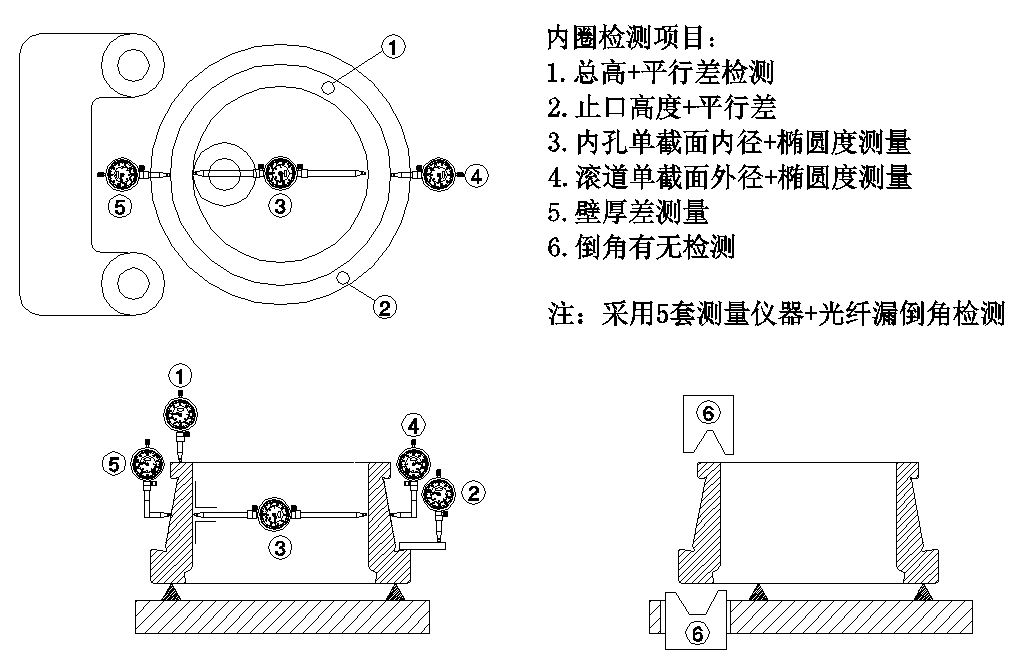

1) 总高+平行差检测;
2) 止口高度+平行差;
3) 内孔单截面内径+椭圆度测量;
4) 滚道单截面外径+椭圆度测量;
5) 壁厚差测量;
6) 倒角有无检测;

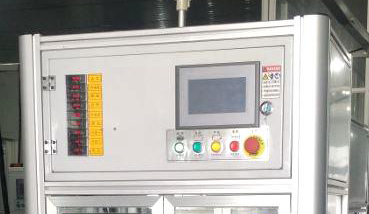

7) 设备标配7”触摸屏,带故障反馈及停机报警;
8) 测量数据可生成质量统计报表,数据可存盘拷贝导出;
9) 用天拓首创并获得国家发明专利的内孔检测和外径检测机构;
10) 尺寸检测采用日本进口KEYENCE 1um精度量仪,接触式测量;
11) 整机标准件人工校对,系统重复精度小于5um(清洁和粗糙度对测量会有影响);
12) 标准件定量手工校准对标,对标值超差一键自动补偿功能;
1) 专用测量工装: 合金测点;
2) 气动元件: 日本品牌SMC
3) PLC控制器: 日本品牌三菱
4) 电气控制元件:日本品牌 OMRON.TE
5) 测量仪器:日本KEYENCE
6) 各类轴承: 日本品牌NSK
7) 精密导轨: 台湾品牌上银
8) 步进/伺服电机:中国品牌 YK
9) 人机触摸屏: 日本品牌 三菱 (备选:台湾E-VIEW / MCGS)

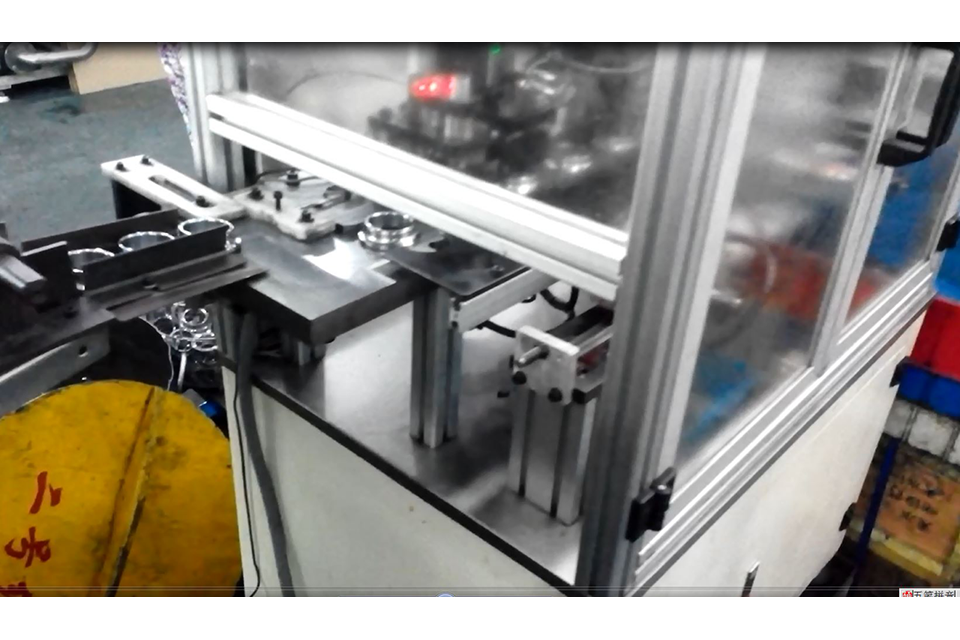

1) 斜滑道+输送带上料;
2) 生产节拍:4~5秒/件(不包括人工上料时间)
3) 班产效率: 约6000~7000件/8小时,一人可同时操作2~4台设备;
4) OK品准确率:100% (清洁度/椭圆度/粗糙度/精度误差范围内的不良品除外)
5) 不良品准确率: ≥70% (清洁度/公差压缩后和临界值的成品会当不良剔除)
6) 系统电源:220 V/ 50Hz
7) 系统气压: > 0.4 Mpa
8) 仪器精度: 1um
9) 定点系统精度:小于10微米 (标准件定点测量15次的重复精度,表面粗糙度不计入该误差);
10) 设备重量(参考):1000Kg
11) 外形尺寸(参考):1200mm X 800mm X 1800mm
